Anwendungsbeispiel für ein ORES RTU, eine Wechselrichtersteuerung, einen Haupt- und einen Backup-Schalter sowie zusätzliche Digitaleingänge und Relais.
Diese Anwendungshinweise erweitern den ORES-Einrichtungsleitfaden für eine Installation mit einem ORES RTU, einer Wechselrichtersteuerung, einem Entkopplungsschrank und einem separaten Backup-Leistungsschalter, wie sie beispielsweise in einer Anordnung im Stil eines Phoenix Pilot vorkommt. Befolgen Sie den ursprünglichen Leitfaden zur Konfiguration von ORES External Control; verwenden Sie diese Seite zur Planung der zusätzlichen Kontaktschnittstelle.
Die verfügbaren Digitaleingänge und potenzialfreien Relaisausgänge des SmartgridOne Controller werden für diese Schnittstelle verwendet. Digitaleingänge lesen externe Kontakte; Relaisausgänge schalten die vorgesehenen Steuerkreise. Wenn die verfügbaren Kanäle nicht ausreichen, fügen Sie ein Ethernet-I/O-Modul wie dS1242 oder dS3484 hinzu und konfigurieren Sie die zusätzlichen Kanäle.
P bezeichnet den Hauptschalter, BU den Backup-Schalter, DI einen Digitaleingang und RO einen potenzialfreien Relaisausgang. Die nachstehenden Diagramme beschreiben Funktionen und Signalrichtungen. Klemmenbezeichnungen, Spannungen und Kontaktzustände richten sich nach den elektrischen Zeichnungen des Projekts.
Wählen Sie das Diagramm aus, um es in voller Größe anzuzeigen.
Das Beispiel weist 7 DI und 3 Relaisausgänge. Die Nummern von DI und RO kennzeichnen logische Funktionen; ordnen Sie sie den verfügbaren Controller- und Erweiterungsmodulkanälen zu. Gestrichelte Verbindungen stellen die zusätzlich für das Projekt konfigurierten Schrankbefehle dar. Die standardmäßige ORES-Schnittstelle verwendet den RTU-Watchdog-Eingang und das Controller-Verfügbarkeitsrelais; die Schutzkreise behalten ihre unabhängige Funktion bei.
Der Controller empfängt ORES-Leistungsbefehle über die RTU-Schnittstelle und wendet die entsprechende Regelung auf die angeschlossenen Wechselrichter an. In einer Anordnung mit einer Phoenix Pilot-Box übernimmt er damit die Wechselrichterkommunikation und Leistungsregelung. Die RTU-Verbindung verwendet eine dedizierte RS485-Schnittstelle; für die Wechselrichterkommunikation wird eine weitere Schnittstelle verwendet. Stellen Sie sicher, dass nur ein Controller für das Schreiben der Wechselrichter-Steuersollwerte zuständig ist.

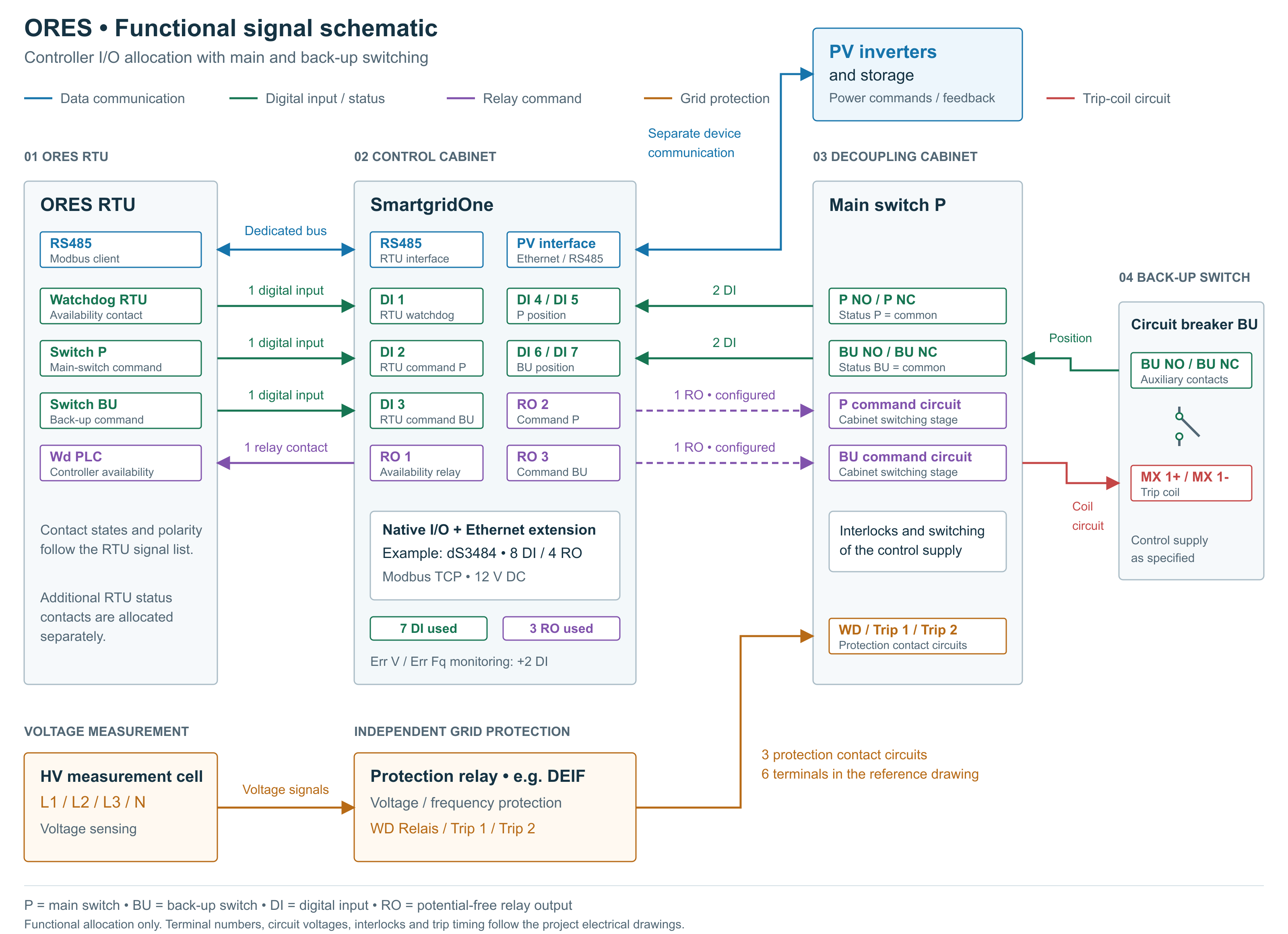

Dieses Diagramm zeigt das 7-DI-/3-RO-Beispiel im Folgenden ausführlich beschriebene Beispiel. Ein Ethernet-I/O-Modul tauscht seine Kanalzustände über Modbus TCP mit dem Controller aus. Vorhandene Controller-I/Os und I/Os des Erweiterungsmoduls werden bei der Kanalzuweisung zusammengefasst.
Der standardmäßige ORES-Assistent weist einen RTU-Watchdog-Eingang und ein Controller-Verfügbarkeitsrelais zu. Die beiden Schalterbefehls-Eingänge, die Schalterstellungs-Eingänge und die beiden Schrankbefehls-Ausgänge sind zusätzliche Projektfunktionen. Ihre Signalzuordnung, Verriegelungen und Betriebssequenz müssen für die Installation konfiguriert werden; das Hinzufügen des ORES-External-Signal-Eingangs erzeugt diese Schranklogik nicht automatisch.
Das Spannungs-/Frequenzschutzrelais, die Auslösekreise, Verriegelungen und der Backup-Schutz behalten ihre elektrische Schutzfunktion. Der Controller übernimmt die Leistungsregelung und die konfigurierte Kontaktschnittstelle. Seine Verwendung ersetzt weder das Schutzrelais noch legt sie die Schutzzeitabläufe der Installation fest.

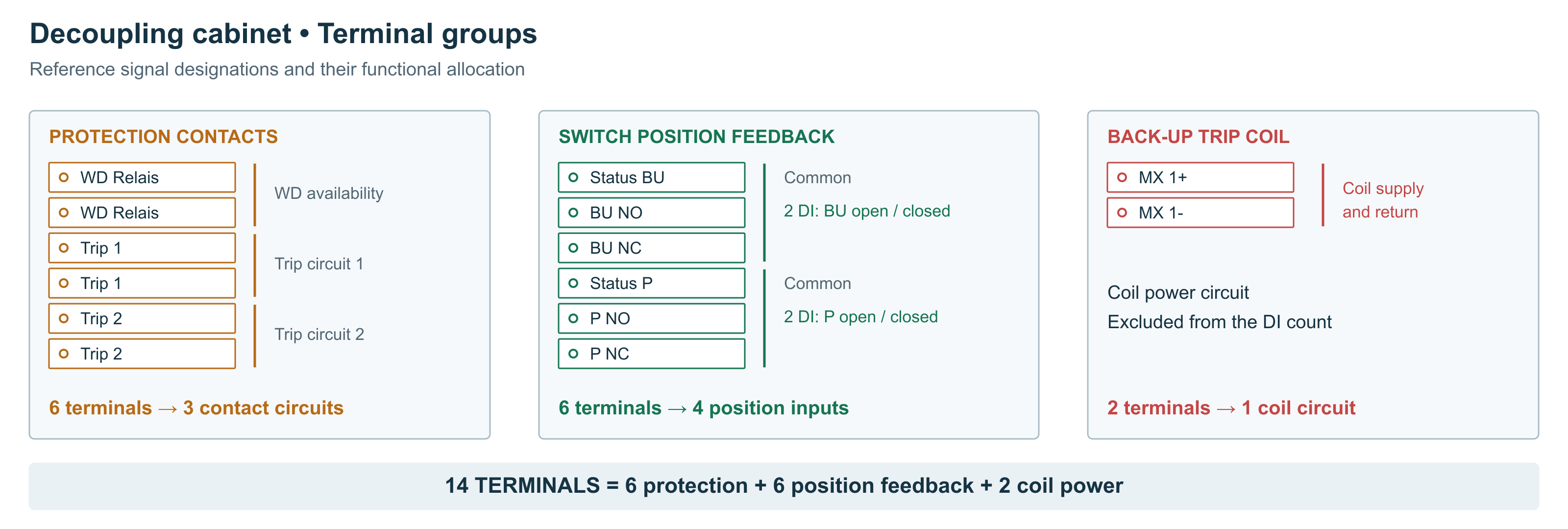

Wählen Sie das Diagramm aus, um es in voller Größe anzuzeigen. Die Gruppierung zeigt Signalfunktionen, keine elektrischen Brücken.
Die Kabeladern führen verschiedene Funktionen: Befehle, tatsächliche Schalterstellungen, Schutzstatus und Auslösespulenspannung. Ein Klemmenpaar entspricht nicht zwei unabhängigen Befehlen, und ein sechspoliger Stecker verfügt nicht zwangsläufig über sechs Eingänge.
| Signalbezeichnung | 2.2 RS485 Belegung (RJ45) | Klemmen- und I/O-Zuordnung |
|---|---|---|
| WD Relais | Verfügbarkeitskontakt des Schutzrelais | Ein Kontaktkreis, der normalerweise durch zwei Klemmen dargestellt wird. Dieser ist vom Signal Wd PLC des Controllers zu unterscheiden. |
| Trip 1 / Trip 2 | Separate Schutzauslösekreise | Zwei Kontaktkreise, insgesamt normalerweise vier Klemmen. Behalten Sie ihre individuellen Funktionen in der Schutzplanung bei. |
| Status P / P NO / P NC | Gemeinsamer Anschluss und komplementäre Hilfskontakte des Hauptschalters | Drei Klemmen; zwei DI, wenn sowohl die Offen- als auch die Geschlossenmeldung überwacht wird. |
| Status BU / BU NO / BU NC | Gemeinsamer Anschluss und komplementäre Hilfskontakte des Backup-Schalters | Drei Klemmen; zwei DI, wenn beide Meldungen überwacht werden. |
| MX 1+ / MX 1- | Versorgungskreis der Backup-Auslösespule | Zwei Spulenklemmen; diese zählen nicht als zwei Digitaleingänge. |
Diese Gruppen umfassen 14 Klemmen: 6 Schutzkontaktklemmen + 6 Stellungskontaktklemmen + 2 Spulenklemmen. Sie stellen nicht 14 Controllerbefehle dar. Zählen Sie die tatsächlichen Signale, die der Controller lesen oder schalten muss, und weisen Sie anschließend die entsprechenden Kanäle zu.
Das Auslesen beider Hilfskontakte liefert separate Meldungen für die offene und geschlossene Stellung. Definieren Sie, welche Kontaktkombinationen gültig sind und wie lange ein Umschaltvorgang dauern darf. Ein Relaisbefehl bestätigt, dass ein Befehl ausgegeben wurde; die Schalterhilfskontakte liefern die tatsächliche Stellungsrückmeldung.
Die folgende Zuordnung setzt voraus, dass der Controller die Stellungen des Haupt- und des Backup-Schalters ausliest, beide RTU-Schalterbefehle in den Controller eingehen und der Controller über einen unabhängigen Befehlsausgang für jeden Schalterkreis verfügt.
| 2.2 RS485 Belegung (RJ45) | DI | RO | Zuordnung |
|---|---|---|---|
| RTU-Watchdog | und | 0 | RTU-Kontakt zum im ORES-Assistenten ausgewählten Watchdog-Eingang |
| Wd PLC / Controller-Verfügbarkeit | 0 | und | Controller-Relaiskontakt zum RTU-Verfügbarkeitseingang |
| P offen und P geschlossen | auf die Weboberfläche zu | 0 | Zwei Hilfskontaktmeldungen des Hauptschalters |
| BU offen und BU geschlossen | auf die Weboberfläche zu | 0 | Zwei Hilfskontaktmeldungen des Backup-Schalters |
| Schalter P und Schalter BU | auf die Weboberfläche zu | 0 | Zwei separate RTU-Befehlskontakte |
| Befehlsstromkreise P und BU | 0 | auf die Weboberfläche zu | Zwei unabhängige, projektspezifisch konfigurierte Relaisausgänge |
| Beispielsumme | NC | RS485 B | Zusätzliche Alarme und Reservekapazität nicht eingeschlossen |
| Optionale Überwachung von Err V und Err Fq | +2 | 0 | Separate Spannungs- und Frequenzfehleranzeigen, sofern vorhanden |
Mit den beiden optionalen Fehleranzeigen ergibt sich eine Zuordnung von 9-DI-/3-RO. Dies ist der Kanalbedarf für dieses Beispiel und keine allgemeingültige ORES-Anforderung. Die Standard-ORES-Verbindung bleibt bei 1 DI / 1 RO plus dediziertem RS485. Wenn die RTU-Befehle direkt auf den Schrank wirken und nicht vom Controller verarbeitet werden, gehören diese beiden Befehlseingänge und zwei Befehlsausgänge nicht zur Controller-Zuordnung.
Dieser Kanalbedarf setzt voraus, dass eine zusätzliche festverdrahtete Statusmeldung an die RTU über geeignete Hilfskontakte oder galvanisch getrennte Schnittstellen bereitgestellt wird. Wenn der Controller die P-/BU-Stellungen oder Fehleranzeigen über separate Relaisausgänge an die RTU übertragen muss, fügen Sie diese Ausgänge einzeln hinzu. Gehen Sie nicht davon aus, dass ein physischer Kontakt zwischen zwei unabhängig versorgten Eingangskreisen gemeinsam genutzt werden kann.
Ziehen Sie die nicht belegten, elektrisch geeigneten Controllerkanäle vom Bedarf ab, bevor Sie die Erweiterung auswählen. Berücksichtigen Sie bei dieser Berechnung den ORES-Watchdog-Eingang und das Verfügbarkeitsrelais.
| Modul | Potenzialfreie Wechslerrelais | Gemeinsame digitale I/Os, als Eingänge konfiguriert | Schnittstelle / Versorgung |
|---|---|---|---|
| dS1242 | auf die Weboberfläche zu | Bis zu 4 | Ethernet Modbus TCP / 12 V DC |
| dS3484 | NC | Bis zu 8 | Ethernet Modbus TCP / 12 V DC |
Für die 7 DI / 3 RO-Beispiel:
Die gemeinsamen digitalen I/O-Kanäle können auch als NPN-Ausgänge betrieben werden. Ein NPN-Ausgang ist kein potenzialfreier Relaiskontakt, und die Verwendung eines gemeinsamen Kanals als Ausgang reduziert die Anzahl der verfügbaren Eingänge. Verwenden Sie ein elektrisch geeignetes Koppelrelais, wenn ein Transistorausgang einen galvanisch getrennten Kontaktkreis schalten muss.
offen ist.dS1242-Ethernet-Relaismodul-Leitfaden für den Anschluss des Moduls und den Inbetriebnahmeablauf. Registrieren Sie jeden erforderlichen Eingangs- und Relaiskanal im Controller und verwenden Sie dabei die physische Kanalanzahl des installierten Modells. Das dS1242 verfügt über zwei Relaiskanäle und vier digitale I/O-Kanäle; eine längere Kanalliste in einem gemeinsamen Gerätetreiber fügt keine physischen Kanäle hinzu.
Der standardmäßige ORES-Treiber erregt das Controller-Verfügbarkeitsrelais während des Betriebs; dies ist nicht automatisch ein gepulstes Heartbeat-Signal. Stimmen Sie das erwartete Kontaktverhalten der RTU darauf ab. Der Ausfall des RTU-Watchdog-Eingangs aktiviert das konfigurierte Fallback auf die vertragliche Leistung. Bestätigen Sie während der Inbetriebnahme die Eingangspolarität und die Wiederherstellungssequenz.
Siehe auch sowie die , Relay-Ethernet-Konverter und das dS1242-Modulleitfaden.
