La comunicación entre el SmartgridOne y el medidor de energía se realiza mediante un bus serial RS-485 o Modbus TCP.
Se recomienda utilizar cables blindados con pares trenzados para un rendimiento óptimo. Para distancias cortas, se puede usar un par trenzado de un cable de red (mínimo CAT5e).
Se aplican las siguientes pautas:
Distancia máxima: La longitud total del cable, incluyendo el cable principal y las ramificaciones, está limitada a 100 metros.
Conectar múltiples medidores de energía: El cable debe conectarse en cadena de medidor a medidor o ramificarse desde el cable principal (las ramificaciones no deben superar 1 metro).
Distancias largas: Se recomienda instalar una resistencia de terminación de 120Ω al final del cable principal y activar la resistencia de terminación en el SmartgridOneController.

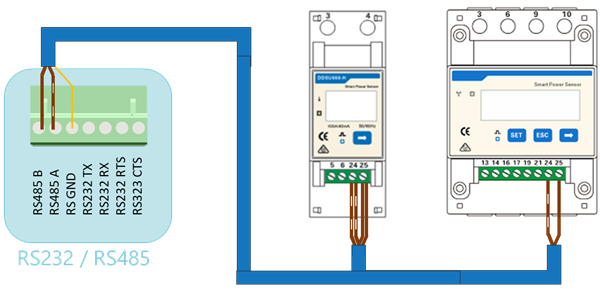

Si el cableado mostrado en la tabla siguiente es incorrecto, avísanos.
No existe un consenso general en el sector sobre el uso de A y B para la polaridad RS485. Por ello, la denominación puede resultar contraintuitiva en algunos dispositivos.
DEBES asignar a cada dispositivouna dirección única en el bus RS485. Consulta el manual del dispositivo para ver las instrucciones.
Utiliza primero las direcciones más bajas (1, 2, ...) porque el SmartgridOneController las encontrará más rápido.
Para cada dispositivo, se recomienda mantener la velocidad en baudios, la paridad y los bits de parada predeterminados de fábrica. El SmartgridOneController los comprobará primero.
