Tip Tip Extra I/O's
Alle SmartgridOne modellen zijn uitbreidbaar met extra I/O's via de accessoires. Zie accessoires voor meer informatie.
om1 eds m1s ult
Eigenschap Parameter Behuizingsmateriaal Aluminium Afmetingen 135mm x 125mm x 50mm Gewicht 615g Omgevingstemperatuur -10°C tot +60°C Vochtigheid 5% - 95% niet-condenserend Voeding 12Vdc, 2A via 230Vac adapter Interfaces 1x RS485 2x Digitale ingang (5-50Vdc) geschikt voor S0 pulstelling 1x 12Vdc uit, max. 60mA 2x Relais (max 1A, 50Vdc/30Vac) RJ45 gigabit-ethernet Ondersteunde apparaattypen EV laadstations Energiemeters Accusystemen PV-omvormers Warmtepompen en geschakelde belastingen Apparatenklasse IEC 61140 klasse III apparaat Vervuilingsgraad IEC 60664 vervuilingsgraad 3 Hoogte 0 – 2000m IP-classificatie IP2X
Eigenschap Parameter Behuizingsmateriaal Aluminium Afmetingen 102mm x 73mm x 35.2mm (DIN-rail beugel en antenne niet inbegrepen) Gewicht 500g Omgevingstemperatuur -25°C tot +60°C Vochtigheid 5% - 95% niet-condenserend Voeding 12V/2A voeding adapter Interfaces 4x RS485 2x USB-poort RJ45 gigabit-ethernet Ondersteunde apparaattypen EV laadstations Energiemeters Accusystemen PV-omvormers Warmtepompen en geschakelde belastingen Apparatenklasse IEC 61140 klasse III apparaat Vervuilingsgraad IEC 60664 vervuilingsgraad 3 Hoogte 0 – 2500m IP-classificatie IP3X
Eigenschap Parameter Behuizingsmateriaal Kunststof Afmetingen 120mm x 90mm x 30mm Gewicht 150g Omgevingstemperatuur -20°C tot +70°C Vochtigheid 10% - 90% niet-condenserend Voeding 5V/3A voeding adapter Interfaces 2x USB-poort RJ45 gigabit-ethernet Ondersteunde apparaattypen EV laadstations Energiemeters Accusystemen PV-omvormers Warmtepompen en geschakelde belastingen Apparatenklasse IEC 61140 klasse III apparaat Vervuilingsgraad IEC 60664 vervuilingsgraad 3 Hoogte 0 – 2500m IP-classificatie IP3X

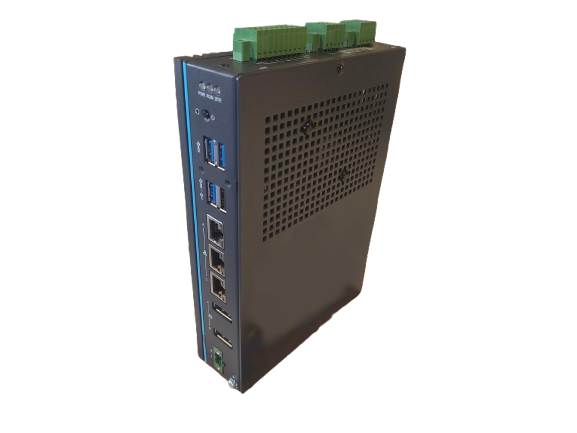

Eigenschap Parameter Behuizingsmateriaal Aluminium Afmetingen 45mm x 140mm x 200mm (breedte x diepte x hoogte) Montage DIN-rail Gewicht 1,3kg Omgevingstemperatuur -20°C tot +60°C (bij een luchtstroom van 0,7 m/s) Vochtigheid 95% relatieve luchtvochtigheid bij 40°C, niet-condenserend Voeding 12Vdc, 3A Interfaces 4x RS485, geïsoleerd 2500Vdc, 50-115.2 kbps) 8x digitale ingang (galvanisch geïsoleerd 2500Vdc, droog of nat contact, max. 30Vdc) 8x digitale uitgang (galvanisch geïsoleerd, sink-type, 5-30Vdc, max. 500mA per kanaal) 3x RJ45-ethernet: poort A 2,5 gigabit, poorten B en C gigabit 3x USB 3.2 Gen 2, 1x USB 2.0 Ondersteunde apparaattypen EV laadstations Energiemeters Accusystemen PV-omvormers Warmtepompen en geschakelde belastingen IP-classificatie IP20
Opmerking Opmerking Digitale uitgangen zijn geen relaiscontacten
In tegenstelling tot de relaisuitgangen van de andere modellen zijn de digitale uitgangen van de Ultra van het sink-type: ze schakelen hun aansluiting alleen naar de digitale massa. Er zijn een externe 5-30Vdc-voeding en een belasting in serie vereist, met maximaal 500mA per kanaal.
