Kablarnas isoleringsklass måste vara lämplig för den avsedda signalspänningen. Säkerställ att kablarna som används uppfyller tillämpliga säkerhets- och driftsstandarder för systemets specifika spänningsnivåer.
Följande riktlinjer gäller:
På platser i bostäder där Ethernet-kablage saknas kan du överväga Powerline-adaptrar. Observera att de flesta Powerline-adaptrar endast kan användas med vägguttag som ligger på samma fas.

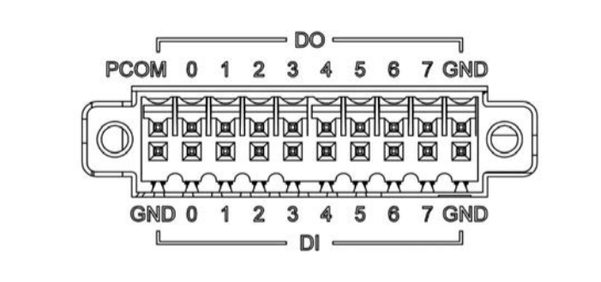

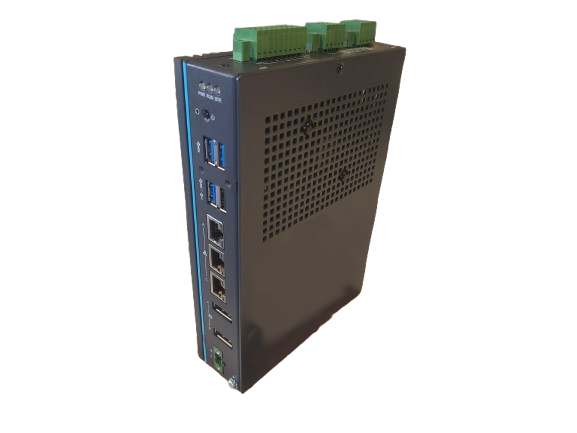

Alla SmartgridOne modeller kan utökas med ytterligare I/O via tillbehören. Mer information finns under tillbehör.
Tillåten ledararea för kontakterna är följande:
| Typ | Area (AWG) | Area (mm²) |
|---|---|---|
| Enkeltrådiga ledare | 26-16 AWG | 0,129-1,31 |
| Flertrådiga (flexibla) ledare | 26-16 AWG | 0,129-1,31 |
Du MÅSTE följa spännings- och strömklassningarna i Specifikationerna. Det är farligt att använda enheten utanför dess klassificerade värden och det kan leda till skador på enheten och personskador.
| Gränssnitt | Spänning (V) | Ström (A) |
|---|---|---|
| Relä | Max. 30Vac / 50Vdc | 1.0 A |
| Digital ingång | 5-50Vdc | N/A |

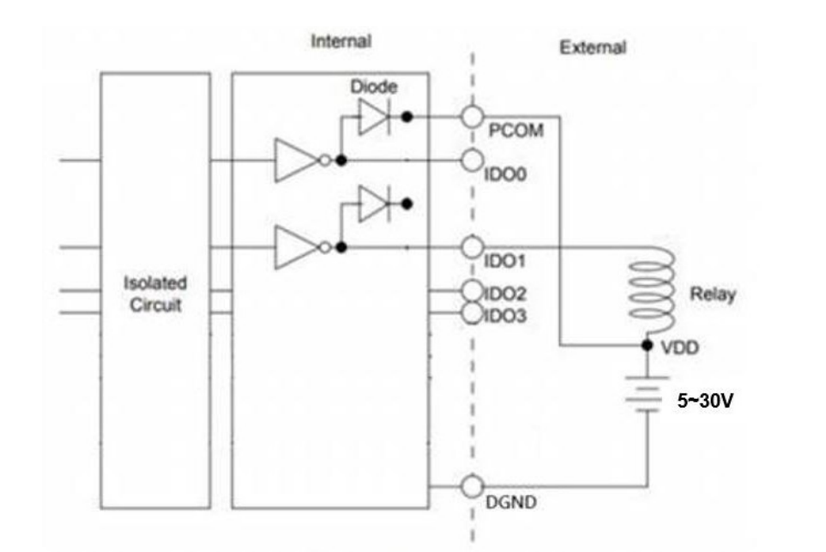

Om du behöver koppla om högre spänningar eller strömmar än vad reläet är klassificerat för, använder du reläet i SmartgridOne Controller för att styra ett annat relä med den spännings- eller strömklassning du behöver.
Följande riktlinjer gäller:

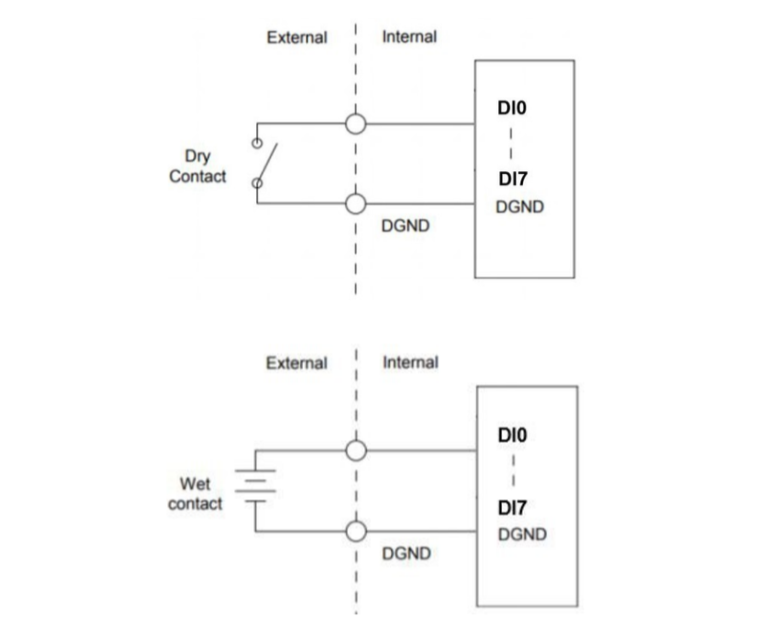

Scenario 1 (vänstra exemplet): Aktiv mätare (spänningsutgång) Använd denna kabeldragning om mätaren genererar sin egen spänningspuls.

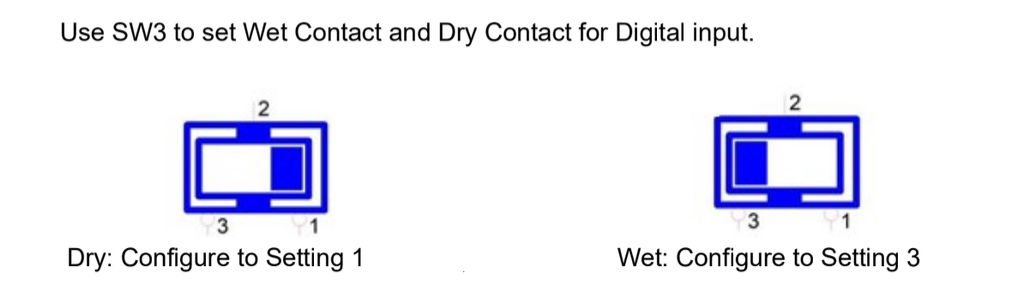

Scenario 2 (högra exemplet): Passiv mätare (potentialfri kontakt) Använd denna kabeldragning om mätaren fungerar som ett relä/en brytare. Styrenheten tillhandahåller aktiveringsspänningen (12V).
Kablarnas färg spelar ingen roll. Du kan välja fritt, så länge både A och B kommer från samma tvinnade par.
Följande riktlinjer gäller:
Olika tillverkare använder olika benämningar (A/B, +/-, D1/D0). Använd denna tabell för att matcha enhetens signaler med SmartgridOne styrenhet.
| Enhet | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB-omvandlare | RS485-Ethernet-omvandlare |
|---|---|---|---|---|
| RS485 A | RS485_POS | RS485 A | TX+ | |
| RS485 B | RS485_NEG | RS485 B | TX- | |
| RS GND | GND | Inte tillgänglig | G |
Jordning av skärmade kablar
Till vänster om I/O-anslutningarna på SmartgridOne Controller finns tre DIP-switchar för terminering och biasering av RS485-kommunikationsbussen.
Korrekt konfiguration beror på RS485-bussens topologi. I de flesta fall rekommenderas att aktivera alla motstånd. Gör detta om du är osäker. Detta gäller inte om SmartgridOne Controller inte är placerad i kommunikationsbussens ände eller om en annan enhet har aktiva biasmotstånd.
Om motstånden är aktiva eller inte beror på DIP-switcharnas position. För att avgöra detta måste du ta hänsyn till produktionsdatumet för SmartgridOne Controller. Detta kan utläsas av serienumret. Serienumret börjar med produktionskoden OM1, följd av sex siffror som anger produktionsdatumet. Exempelvis tillverkades OM1240315 den 15/03/2024.
Om din är tillverkad före 1 augusti 2024: (Dessa enheter har vita switchar som kommer från en svart komponent.)
Om din är tillverkad efter 1 augusti 2024: (Dessa enheter har vita brytare som kommer från en röd komponent).
Du MÅSTE ge varje enhet på RS485-bussen en unik adress.
Använd lägre adresser först (1, 2, ...), eftersom SmartgridOne Controller hittar dem snabbare!
Använd fabrikens standardinställningar för baudhastighet, paritet och stoppbitar. SmartgridOne Controller söker efter dessa först.
Tillåten ledararea för kontakterna är följande:
| Typ | Area (AWG) | Area (mm²) |
|---|---|---|
| Enkeltrådiga ledare | 26-18 AWG | 0,129-1 |
| Flertrådiga (flexibla) ledare | 26-18 AWG | 0,129-1 |
Kablarnas färg spelar ingen roll. Du kan välja fritt, så länge både A och B kommer från samma tvinnade par.
Följande riktlinjer gäller:
Olika tillverkare använder olika benämningar (A/B, +/-, D1/D0). Använd denna tabell för att matcha enhetens signaler med SmartgridOne styrenhet.
| Enhet | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB-omvandlare | RS485-Ethernet-omvandlare |
|---|---|---|---|---|
| RS485 A | RS485_POS | RS485 A | TX+ | |
| RS485 B | RS485_NEG | RS485 B | TX- | |
| RS GND | GND | Inte tillgänglig | G |
TIPS: Vid många enheter
Jordning av skärmade kablar

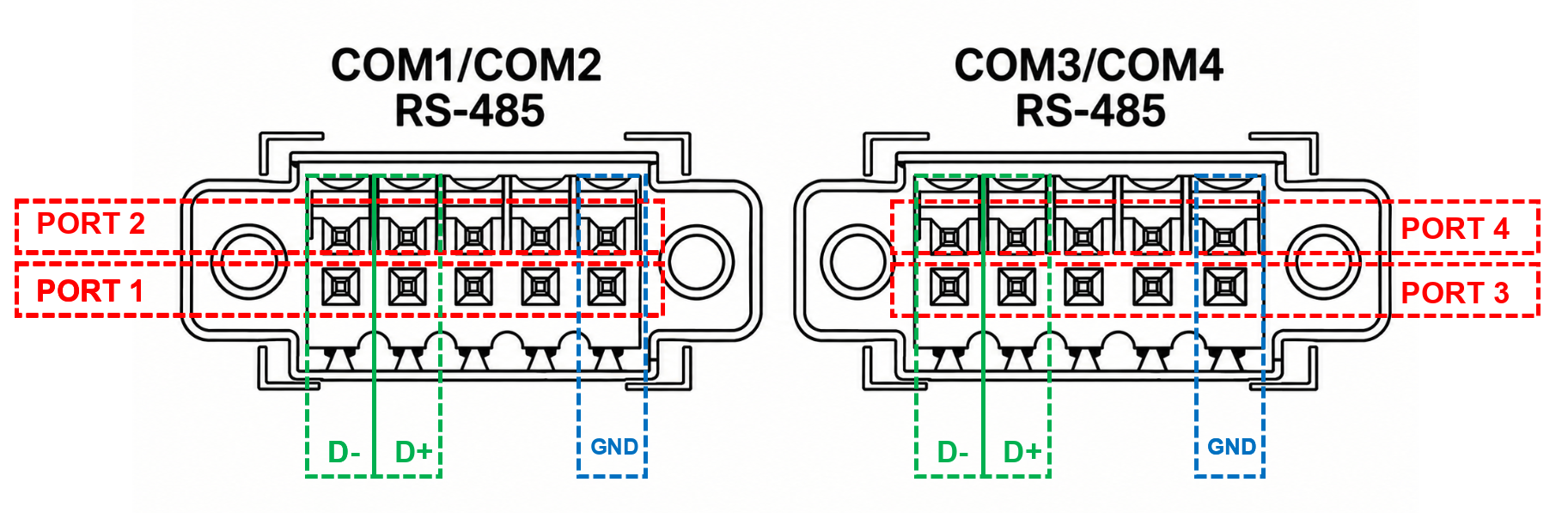

Flera portar Anslut inte samma RS485-buss till flera portar på SmartgridOne. Detta orsakar störningar.
Du måste installera 120 ohm-termineringsmotstånd i båda ändarna av den seriella kommunikationsbussen. SmartgridOne har inget integrerat termineringsmotstånd.
Du MÅSTE ge varje enhet på RS485-bussen en unik adress.
Använd lägre adresser först (1, 2, ...), eftersom SmartgridOne Controller hittar dem snabbare!
Använd fabrikens standardinställningar för baudhastighet, paritet och stoppbitar. SmartgridOne Controller söker efter dessa först.
