Navegue por una jerarquía de instalación e interprete el resumen del dispositivo actual.
La página de una instalación es el puente entre una excepción de la cartera y su explicación técnica. El portal actual construye la página a partir del dispositivo seleccionado, sus antecesores y descendientes, las series de telemetría válidas, la configuración de la página y su autoridad sobre ese dispositivo.
Utilice la jerarquía para seleccionar el contexto, el resumen para evaluar el día y el gráfico para localizar cuándo cambió el comportamiento. Los nombres y valores del ejemplo están anonimizados.
La URL y el menú de dispositivos conservan todos los antecesores del dispositivo seleccionado. Esto permite al portal entender si está consultando un sitio, inversor, contador, batería, cargador, sensor u otro descendiente, así como qué contexto principal le corresponde.

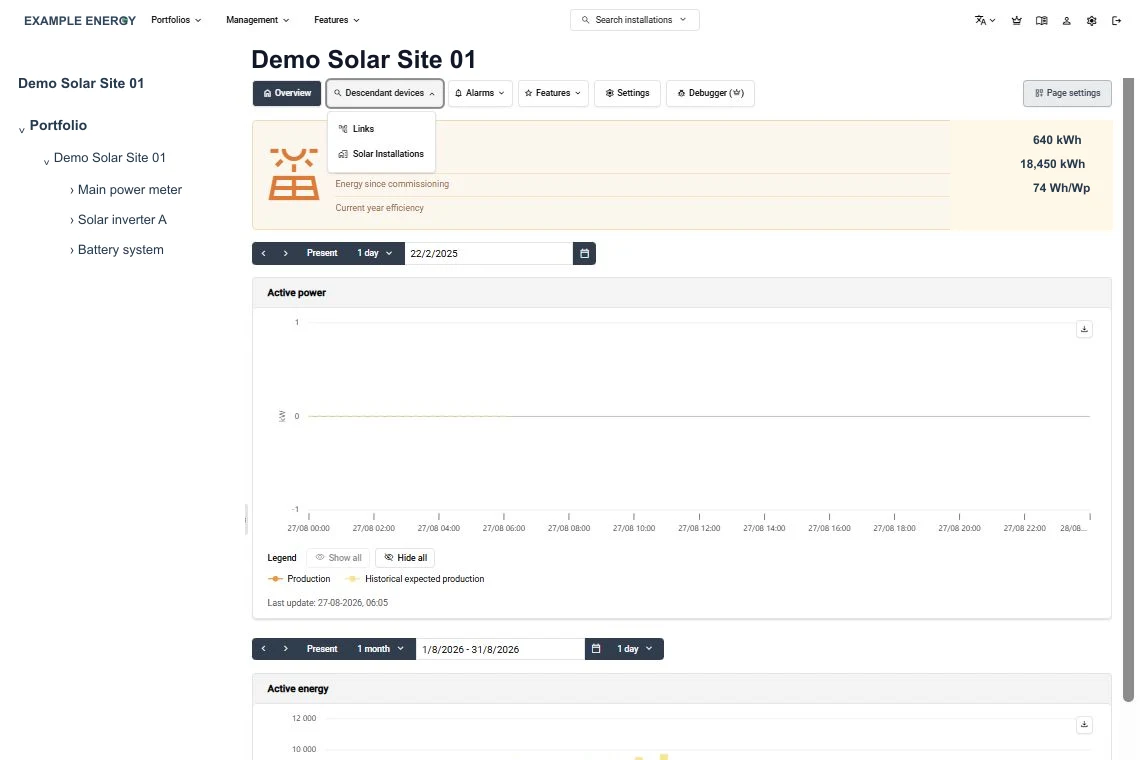

El Dispositivos descendientes menú agrupa los elementos secundarios disponibles por tipo de nodo. También proporciona un enlace de gestión de la jerarquía cuando el dispositivo actual puede contener dispositivos secundarios. Los elementos secundarios inactivos pueden ocultarse de la navegación normal y seguir formando parte de la estructura almacenada.
Esta jerarquía puede continuar por debajo de un dispositivo. Un inversor fotovoltaico puede mostrar seguidores MPPT y strings; una batería puede mostrar un BMS, racks, módulos o celdas; un contador puede mostrar fases o circuitos; y un cargador de vehículos eléctricos puede mostrar conectores. Los elementos secundarios que aparecen dependen de la integración conectada. Consulte Qué supervisa SmartgridX para obtener la jerarquía visual completa y la descripción general de los activos.
La jerarquía mantiene visible el contexto principal, mientras que el menú limita el siguiente paso a enlaces o a un tipo específico de descendiente.
El resumen solo muestra los grupos que tienen contenido válido:
| Grupo | Ejemplos del código actual |
|---|---|
| Widgets | Resumen solar, información sobre ahorros y mosaicos de imágenes configurados. |
| Gráficos de líneas | Potencia activa, potencia reactiva, corriente, tensión, estado de carga, temperatura, irradiación, precio, presión, caudal, límite de red, resistencia de aislamiento, ángulo, diferencial angular y exceso de longitud. |
| Gráficos de barras | Energía activa, ratio de rendimiento, tiempo de actividad y exposición radiante. |
La altura de los gráficos se adapta a la ventana gráfica. Todos los gráficos de un grupo comparten el intervalo seleccionado y el contexto del puntero, cuando corresponde, lo que facilita comparar las señales en el mismo momento e intervalo.
Ningún gráfico puede ser un resultado válido
Un grupo de gráficos se omite cuando el dispositivo no tiene ninguna serie de telemetría coincidente válida o cuando la configuración de la página lo oculta. Antes de considerar la ausencia de un gráfico como un fallo de software, compruebe el tipo de dispositivo, el periodo seleccionado, la asignación del flujo y el rol.
Muestra los widgets y grupos de gráficos configurados para el dispositivo seleccionado.
Abre una lista filtrada para un tipo específico de elemento secundario o la vista de gestión de la jerarquía.
Puede mostrar tanto las alarmas de Insights como los registros de alarmas del fabricante. Las alertas del controlador son una acción independiente exclusiva de Eniris para los sitios con controlador compatibles.

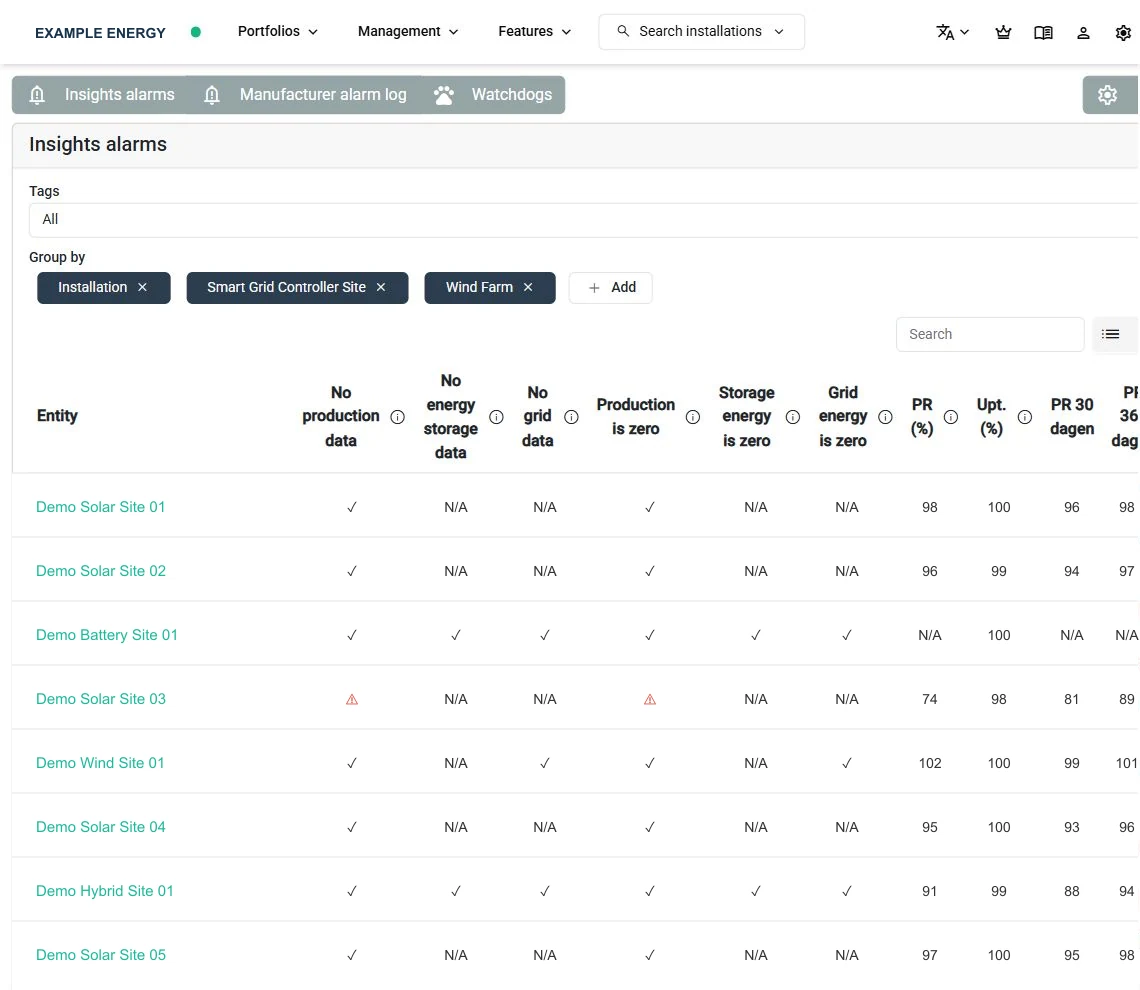

Utilice el resumen de alarmas de Insights para consultar las reglas de supervisión configuradas y su estado actual.

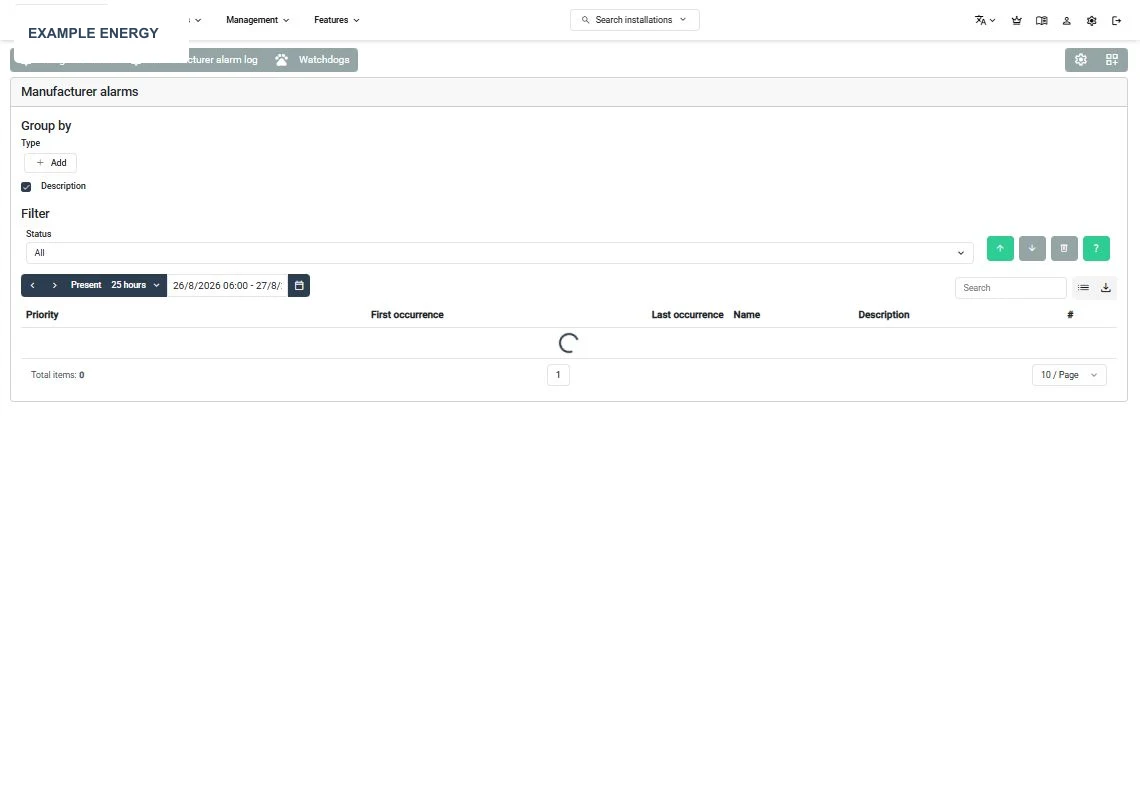

El registro del fabricante es una fuente técnica independiente y puede revelar eventos originados en el dispositivo que no son instancias de alarmas de Insights.

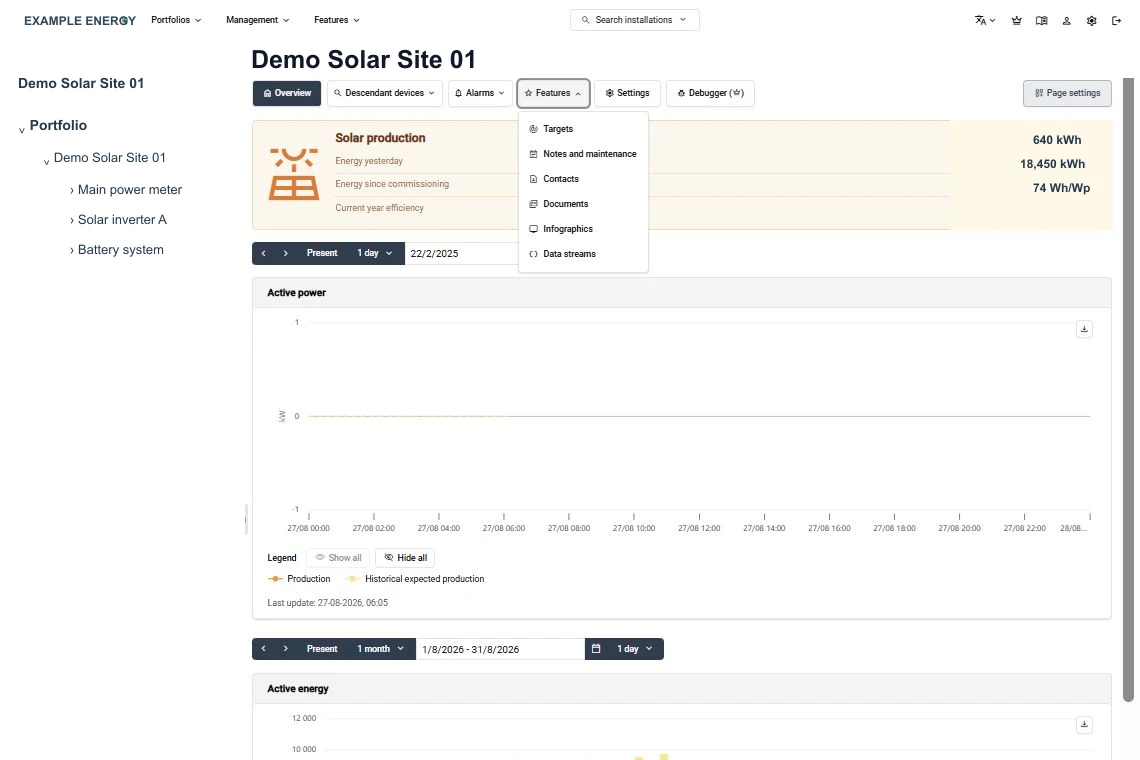

Puede incluir:
El menú se genera para el dispositivo y la autoridad seleccionados, por lo que otro sitio o rol puede mostrar menos entradas.

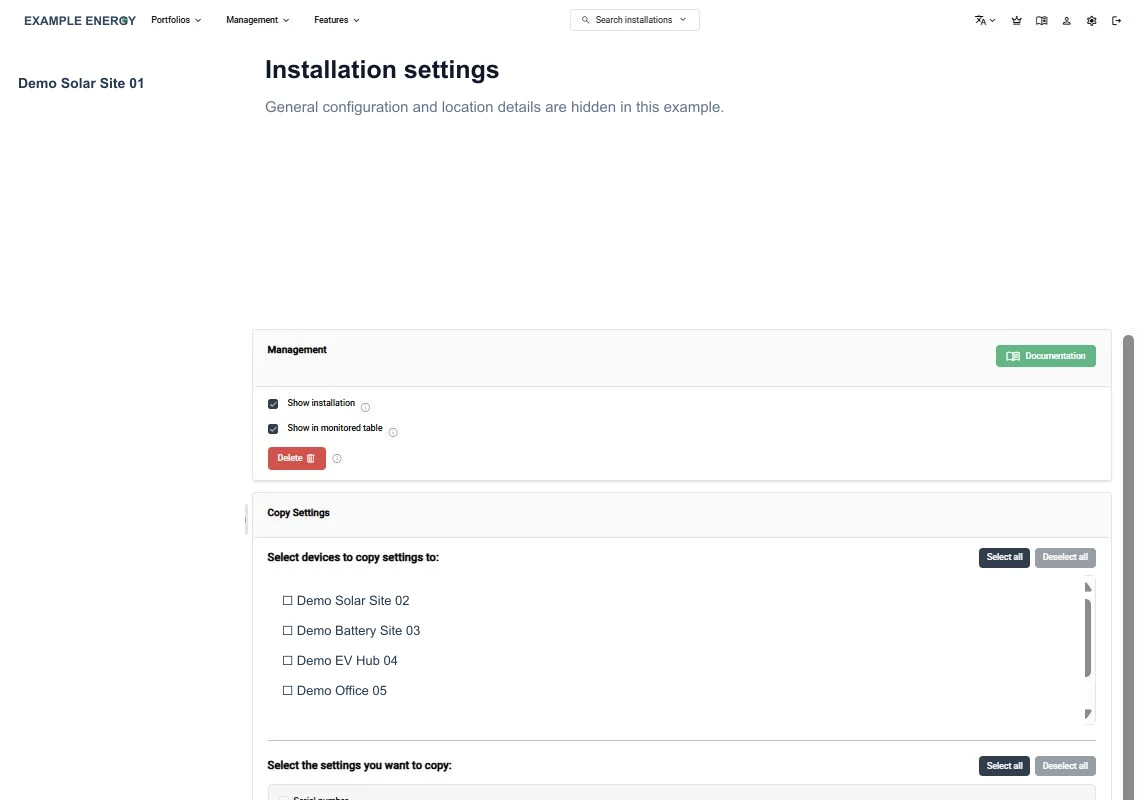

Contiene la configuración específica del dispositivo cuando está habilitada para la autoridad actual. Los propietarios también pueden recibir un enlace directo a la configuración de la página para la ruta configurada del dispositivo.
La configuración combina ajustes ordinarios con acciones de gestión de mayor impacto; verifique la instalación seleccionada antes de guardar.
Reclame un controlador o cree un activo virtual compatible.
Elija entre cambiar la visibilidad, desvincular un controlador y eliminar un activo personalizado.
Obtenga más información sobre objetivos, documentos, contactos, notas, pantallas y flujos de datos.
Use la página Agregar actual para reclamar un controlador o crear un activo virtual.
Comprenda las herramientas opcionales asociadas a una instalación o dispositivo.
Elija la acción menos destructiva que corresponda al cambio de cartera previsto.
